Da foto
a disegno CAD,
in un clic.
CVCAD è la cloud suite di computer vision per il rilievo architettonico e la diagnostica dei beni culturali. Carica una foto, calibra la scala reale sull'anteprima vettoriale e scarica un disegno CAD editabile in SVG o DXF.
- Formati output
- SVG · DXF
- Scala
- mm reali
- Input
- JPG · PNG
trascina la banda per confrontare foto e disegno CAD
Tre passaggi, dal fotogramma al disegno tecnico
Foto, fotopiano, prospetto o rilievo fotogrammetrico. JPG, PNG o TIFF fino a 40 MB. Da desktop o direttamente dalla fotocamera del telefono.
Il motore di computer vision estrae bordi e geometrie e li converte in un disegno vettoriale pulito, pronto per il CAD.
Seleziona due punti di lunghezza nota sull'anteprima SVG, inserisci la misura reale e scarica un DXF già in scala millimetrica.
Casi di rilievo su architettura e beni culturali
Quattro conversioni reali, dalla fotografia al vettoriale. Trascina la banda di ciascun esempio per confrontare l'immagine di partenza e il disegno generato.
trascina la banda per confrontare foto e disegno CAD

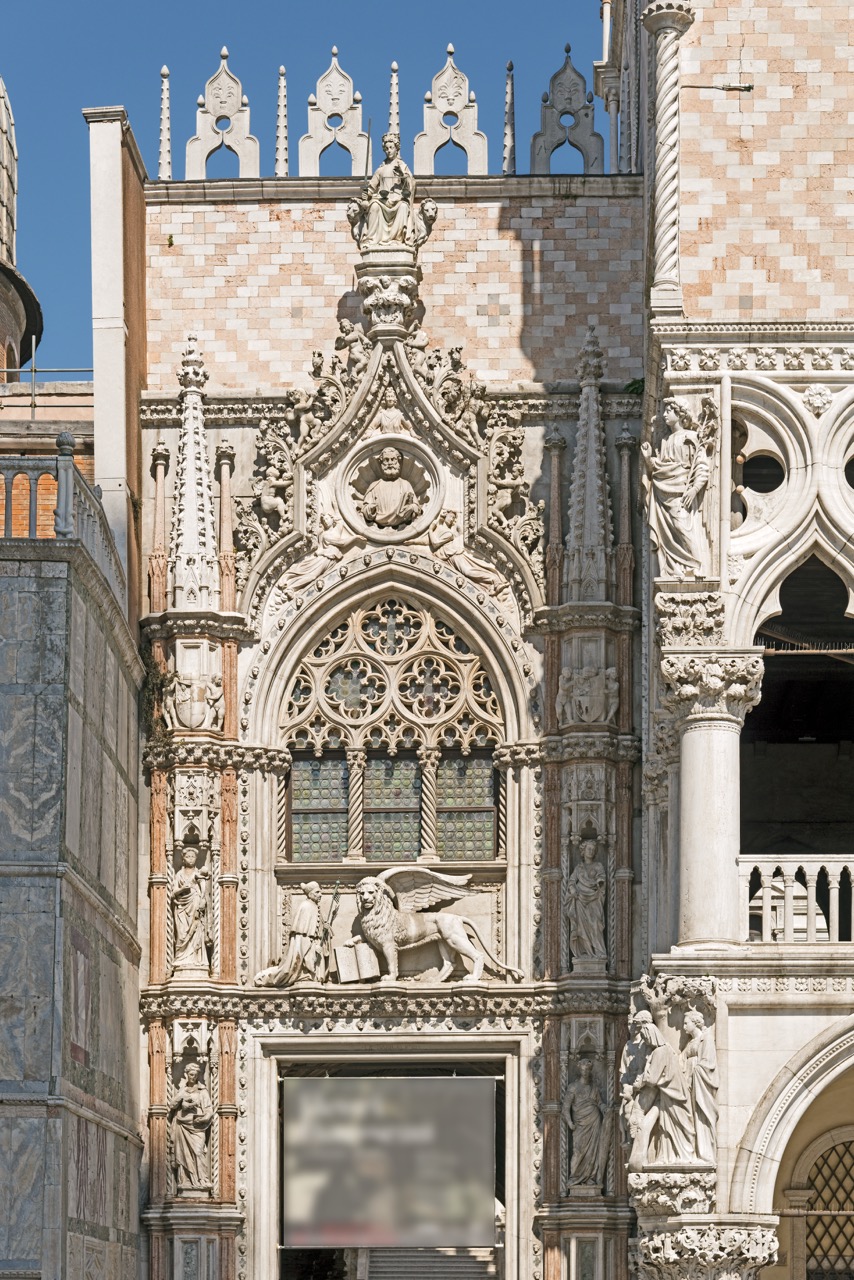

Porta della Carta, Palazzo Ducale — Venezia
Apparato gotico fiorito ad altissima densità decorativa: cuspidi, edicole, tabernacoli e statue. Il motore restituisce i profili delle modanature e i contorni delle sculture come polilinee editabili, base per tavole di rilievo e mappature del degrado.
- Prospetto in luce naturale
- Output SVG + DXF
- Scala mm dopo calibrazione
trascina la banda per confrontare foto e disegno CAD

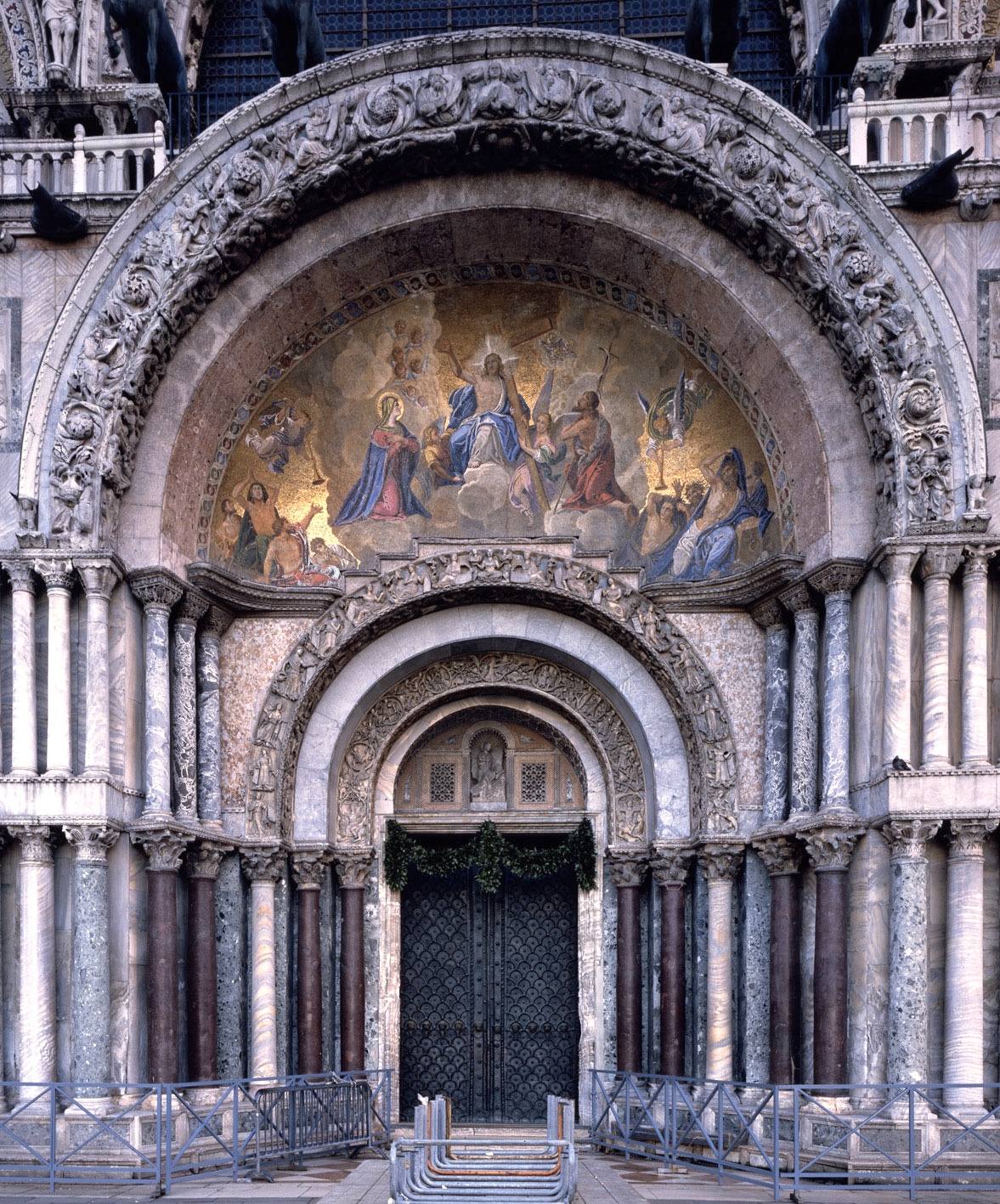

Portale maggiore, Basilica di San Marco — Venezia
Arco a tutto sesto con ghiere scolpite, mosaico della lunetta e ordini di colonne. Un caso utile per valutare la resa su superfici a forte variazione cromatica: il vettoriale distingue geometria architettonica e partiture del mosaico.
- Arco e ghiere
- Contorni della lunetta
- Base per tavole 1:50
trascina la banda per confrontare foto e disegno CAD

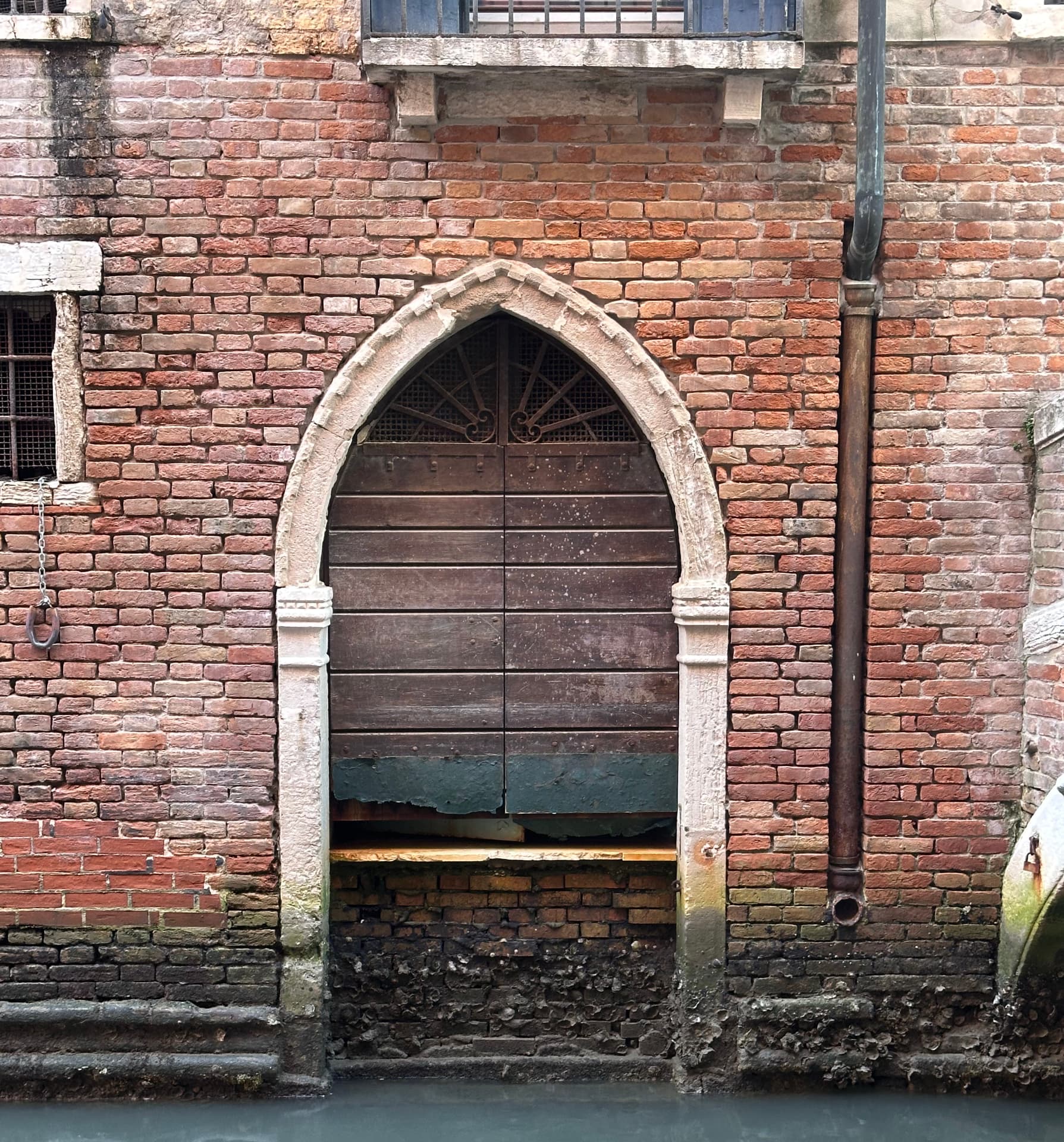

Portale ogivale su rio — edilizia veneziana
Muratura in laterizio a vista con portale in pietra d'Istria. Il tracciamento restituisce corsi di malta, giunti e profilo dell'arco: base ideale per prospetti di stato di fatto e per il computo delle superfici murarie.
- Apparecchio murario
- Giunti e corsi di malta
- Prospetto as-found
trascina la banda per confrontare foto e disegno CAD

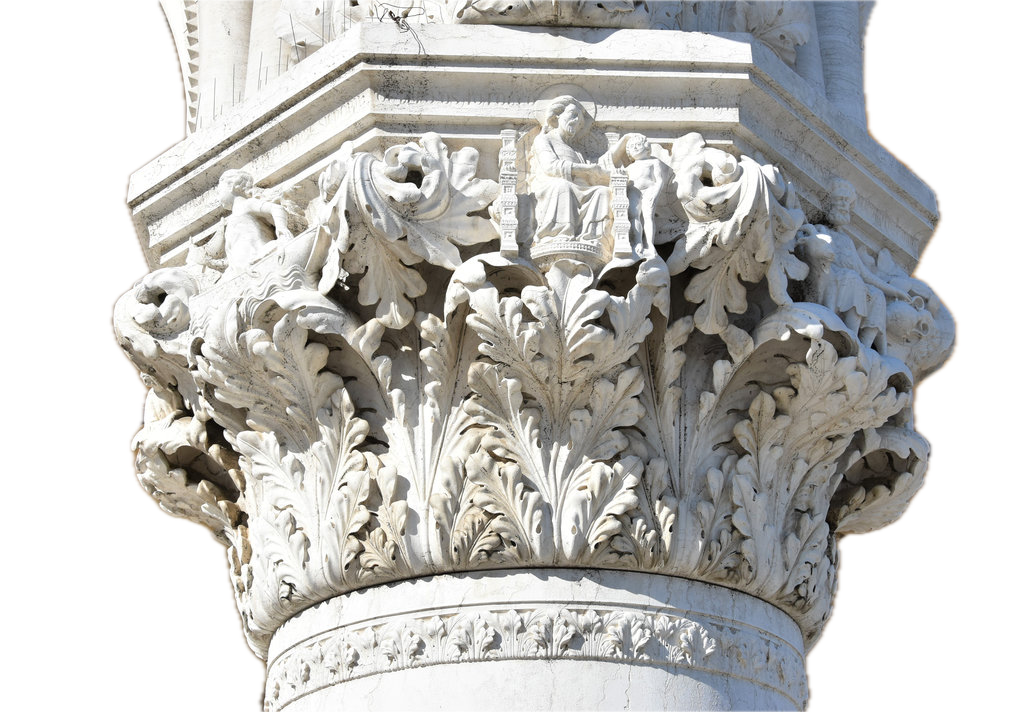

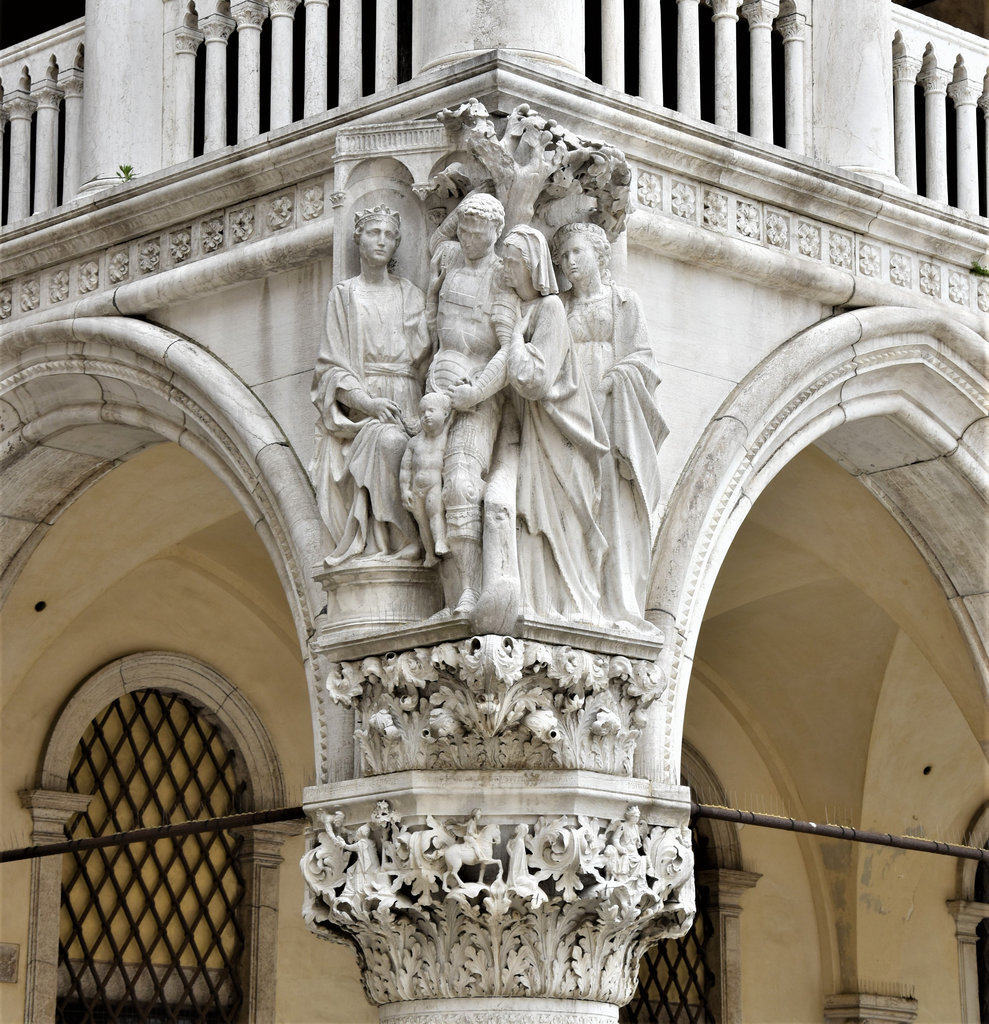

Capitello con foglie d'acanto — Palazzo Ducale
Elemento plastico isolato, ripreso in luce radente. Il chiaroscuro guida il riconoscimento dei piani di rilievo: i profili ottenuti sono utilizzabili per sagome, confronti tra elementi ripetuti e schede di catalogazione.
- Luce radente
- Profili per sagome
- Catalogazione
Una suite pensata per il patrimonio costruito
Conversione di fotopiani in disegni vettoriali SVG e DXF con calibrazione della scala reale.
Apri modulo →Segmentazione automatica di patologie e fenomeni di degrado su prospetti storici.
Classificazione dei materiali costruttivi e delle tessiture murarie a partire dalla foto.
Per chi documenta il patrimonio
Soprintendenze, enti di tutela e restauratori lavorano su beni vincolati dove ogni intervento richiede una documentazione grafica accurata e verificabile.
Il rilievo di una facciata storica richiede la restituzione fedele di apparecchi murari irregolari, cornici, marcapiani, aperture rimaneggiate e stratificazioni successive.
Nel costruito contemporaneo il rilievo as-built serve a documentare ciò che è stato realmente realizzato, spesso in assenza di elaborati aggiornati.
La documentazione di una superficie affrescata richiede il tracciamento accurato delle campiture pittoriche, delle lacune, delle stuccature e dei limiti di giornata.
Stucchi, cornici e modanature sono elementi ad alto contenuto formale, la cui documentazione grafica è tradizionalmente lunga e onerosa.
La documentazione di una scultura o di un bassorilievo richiede la restituzione dei contorni principali e dei dettagli plastici in una forma misurabile e riproducibile.
Nel restauro dei dipinti la documentazione grafica accompagna ogni fase dell'intervento, dalla diagnosi al collaudo finale.
File che entrano nei tuoi flussi di lavoro
- JPG, PNG, TIFF fino a 40 MB
- Ortofoto e fotopiani raddrizzati
- Scatto diretto da fotocamera
- SVG vettoriale editabile
- DXF compatibile AutoCAD R2013 (da R2010)
- Line-art raster di riferimento
- AutoCAD, BricsCAD, Rhino
- QGIS e QField
- Illustrator, Inkscape, Affinity
I tuoi rilievi restano tuoi
Documentazione su incarico di enti e Soprintendenze significa riservatezza vincolante. I file caricati non sono mai pubblici e vengono eliminati automaticamente dopo 5 giorni.
Nessun URL pubblico, nessuna indicizzazione: ogni account accede solo alla propria cartella, con regole applicate dal database.
Anteprime e download passano da link temporanei generati per la tua sessione, che scadono da soli.
Foto, line-art e archivi SVG/DXF vengono eliminati definitivamente. Puoi chiedere la cancellazione anche prima.
Le immagini e i disegni non alimentano modelli, non vengono pubblicati come esempi né condivisi con terzi.
Le domande che riceviamo più spesso
Che formati posso scaricare?
Ogni elaborazione produce un archivio contenente il disegno vettoriale in SVG e in DXF. L'SVG è pensato per l'impaginazione, la pubblicazione e l'editing grafico; il DXF è il formato di scambio standard per l'ambiente CAD e conserva la geometria come entità vettoriali (polilinee e segmenti), non come immagine incorporata. Insieme ai vettoriali viene mantenuta anche la line-art raster generata nella prima fase, utile come riferimento visivo.
Con quali software CAD e vettoriali sono compatibili i file?
Il DXF è generato in una versione compatibile con AutoCAD 2013 (R2013) e con tutte le versioni successive, oltre a essere leggibile dalle release precedenti a partire da R2010. È stato verificato con AutoCAD, BricsCAD, Rhino e QGIS. L'SVG si apre senza conversioni in Adobe Illustrator, Inkscape, Affinity Designer e in qualsiasi browser. Per l'uso in campo, il DXF può essere importato in QGIS e portato su QField.
Come funziona la calibrazione della scala reale in millimetri?
Dopo la generazione del vettoriale, l'anteprima permette di selezionare due punti sul disegno, con snap automatico ai vertici delle linee per aumentare la precisione. Si inserisce quindi la distanza reale tra quei due punti in millimetri, centimetri o metri. Il sistema calcola il fattore di scala e richiede al motore di vettorializzazione la rigenerazione del disegno già scalato: il DXF non viene mai modificato dopo il download, così da preservarne l'integrità strutturale.
Serve un rilievo fotogrammetrico professionale o basta una foto singola scattata con lo smartphone?
Una singola fotografia scattata con uno smartphone recente è sufficiente per ottenere un disegno utilizzabile, a condizione che la ripresa sia il più possibile frontale, con illuminazione uniforme e senza sfocature. Per elaborati destinati a un uso metrico rigoroso — tavole di progetto, computi, perizie — è consigliabile partire da un fotopiano raddrizzato o da una ortofoto prodotta con software fotogrammetrico, perché la correzione prospettica influisce direttamente sull'accuratezza dimensionale del risultato.
Cosa succede se la foto ha distorsione prospettica o non è ortorettificata?
La geometria vettoriale viene comunque estratta, ma eredita la deformazione presente nell'immagine di partenza: le misure risulteranno corrette solo lungo la direzione utilizzata per la calibrazione e progressivamente meno affidabili altrove. Se la fotografia è ripresa da un punto di vista molto inclinato, è opportuno raddrizzarla prima del caricamento con una procedura di rettifica su quattro punti, disponibile nei principali software fotogrammetrici e di fotoritocco.
Prova CVCAD con il tuo prossimo rilievo.
Registrati e ricevi 1 conversione gratuita: carica una foto e ottieni un file DXF già in scala, pronto per AutoCAD.
